15962332767/協助選型+圖紙3D+快速估價15962332767
掃一掃添加微信

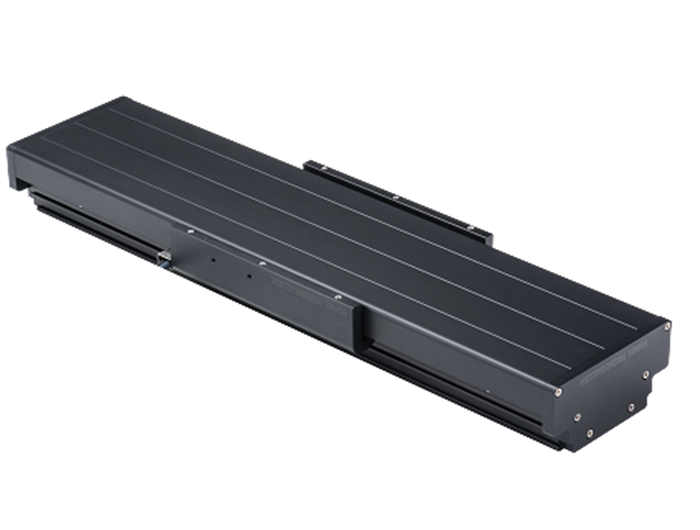

上銀直線電機模組SSA10
特征

底座寬度: 100mm

負載重量: 10公斤

最高速度: 4.4m/s

加 速  度: 7G

重現精度: ±1um

絕對精度: ±3μm

持續推力: 103N

瞬間推力: 289N


  • 基本信息

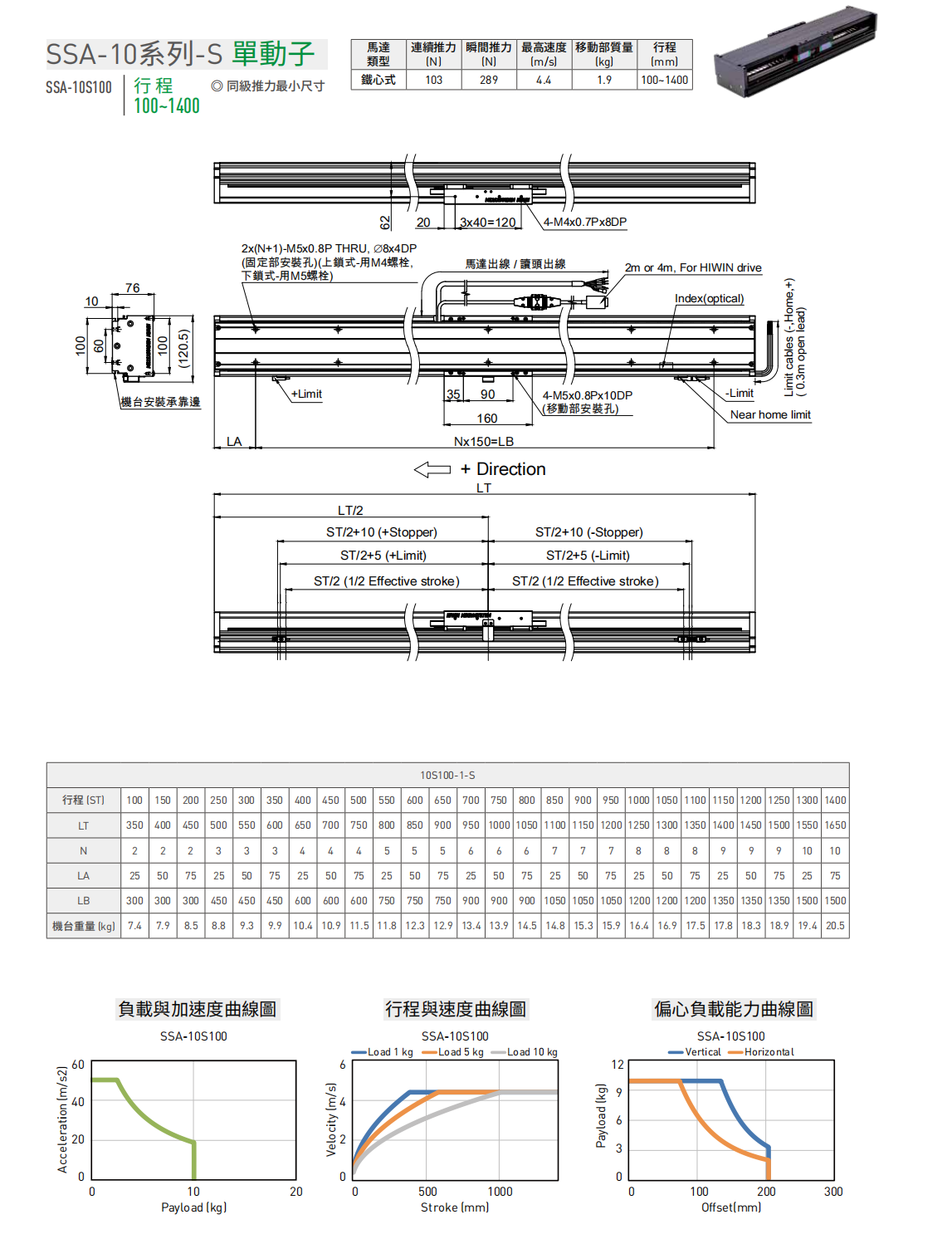

  • 規格尺寸

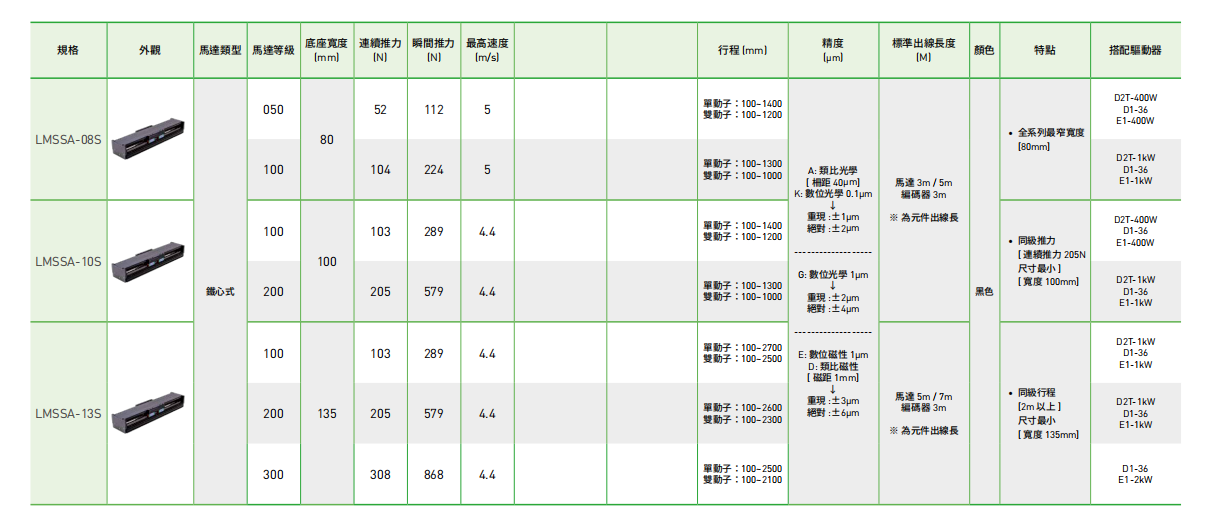

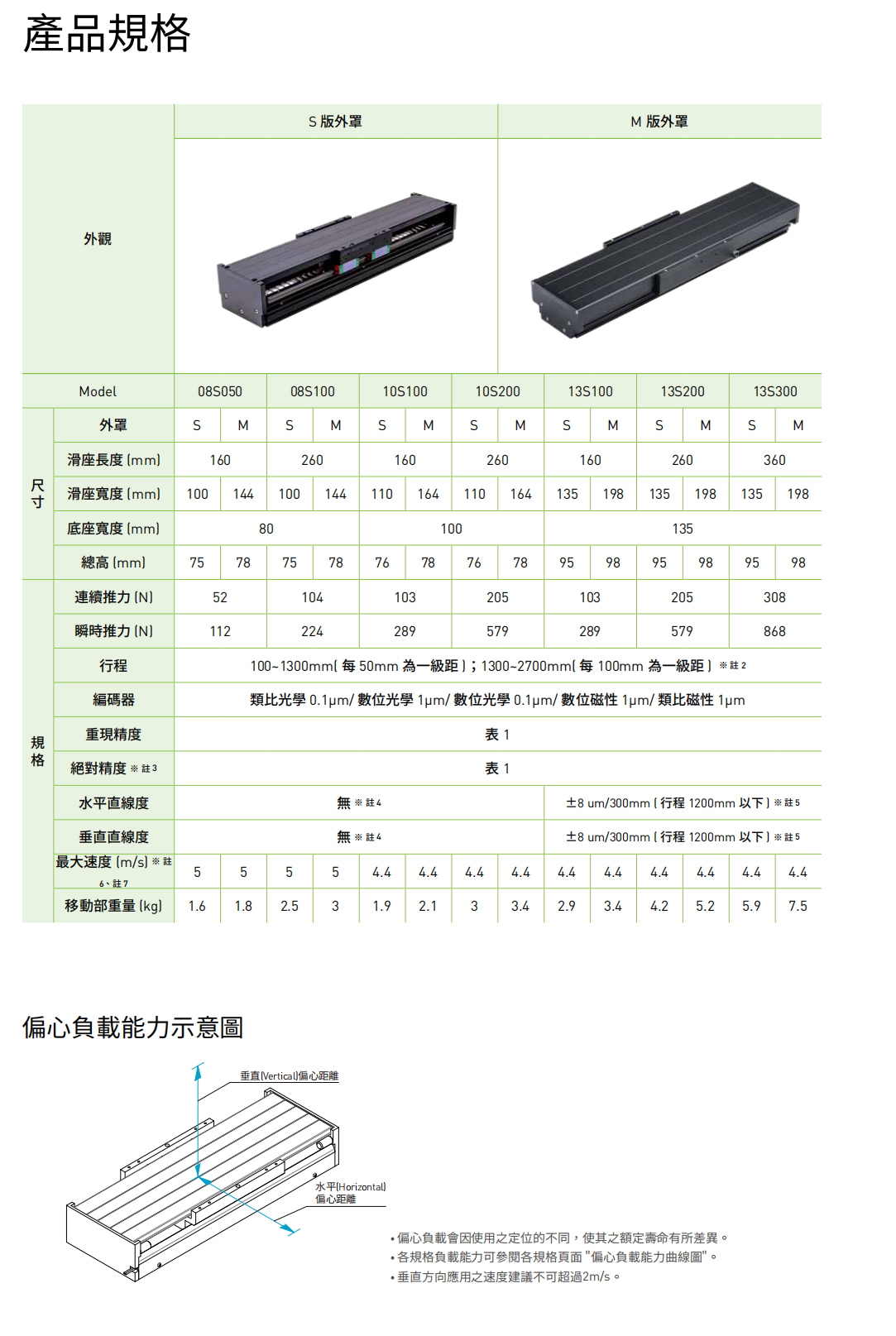

  • 配置/性能參數

    上銀直線電機模組-LSSA10系列

    上銀LMSSA:標準品短交期、高精度

    Standard Single-Axis linear motor stage

     加速度10G        最大速度5m/s          行程100~2700mm             重現精度±1um


    高精度 高穩定性丨HIWIN直線電機模組


    HIWIN單軸直線電機模組在同級別寬度產品中擁有:最大推力、規格多樣化、高密封款 (適用于Class100環境) 等特色,搭配HIWIN自主研發E1高階驅動器擁有智能化免調適、低速度鏈波、短整定時間、真龍門雙驅同動、位置觸發 (PT/PEG) 等內建標準功能,以及2D補償的進階驅動器選配方案。

    除掌握關鍵零組件的交期優勢,能充分滿足案件送樣、量產等快速交貨需求。模塊更可彈性堆棧成XY、龍門、橋式等應用架構,滿足客戶各種自動化應用升級需求。產品廣泛適用于工業4.0領域之相關應用,如:光學檢測、激光加工、材料涂布、貼片插件、搬運及其它自動化生產設備。



    上銀LMSSA系列

    HIWIN MIKROSYSTEM單軸直線電機模組優勢

    ● 高磁力優化設計與高速度響應頻寬(3.2kHz)搭配,將直線電機發揮到極致。

    ● 隱藏式編碼器及限位感測器較不受環境因素影響。

    ● 雷射精度補償標準出貨




    內部結構說明



    鐵心式直線電機模組

    ● 大推力密度直線電機俱有限空間內推力最大化,適合高動態響應。
    ● 高品質磁鐵具有耐溫高、穩定佳優勢。

    ● 搭配E1驅動器速度漣波補償功能可達到 1%(10mm/s)以下之速度誤差表現。

    高剛性滑座.一體成形底座.永久式磁鐵.隱藏式編碼器&限位感測器.大推力密度直線電機.高剛性導軌




    無鐵心式直線電機模組

    ● 無鐵心式動子慣量低,適合慢速掃描/量測應用。
    ● 雙層高品質磁鐵搭配磁路優化設計,磁場強度更集中。

    高剛性滑座.一體成形底座.雙層永久式磁鐵.隱藏式編碼器&限位感測器.大推力密度直線電機.高剛性導軌






    應用案例:



    晶圓搬運自動化
    多動子勻速運動,確保晶圓行走穩定.



    高速取放裝置
    多動子高響應運動,大幅增加產能及穩定品質。



    高速檢測/量測設備
    透過驅動器內建龍門雙驅功,能達到快速精確定位效果。



    高效組裝/點膠多工位自動化
    多動子同步工作,大幅增加產能及空間間利用率。

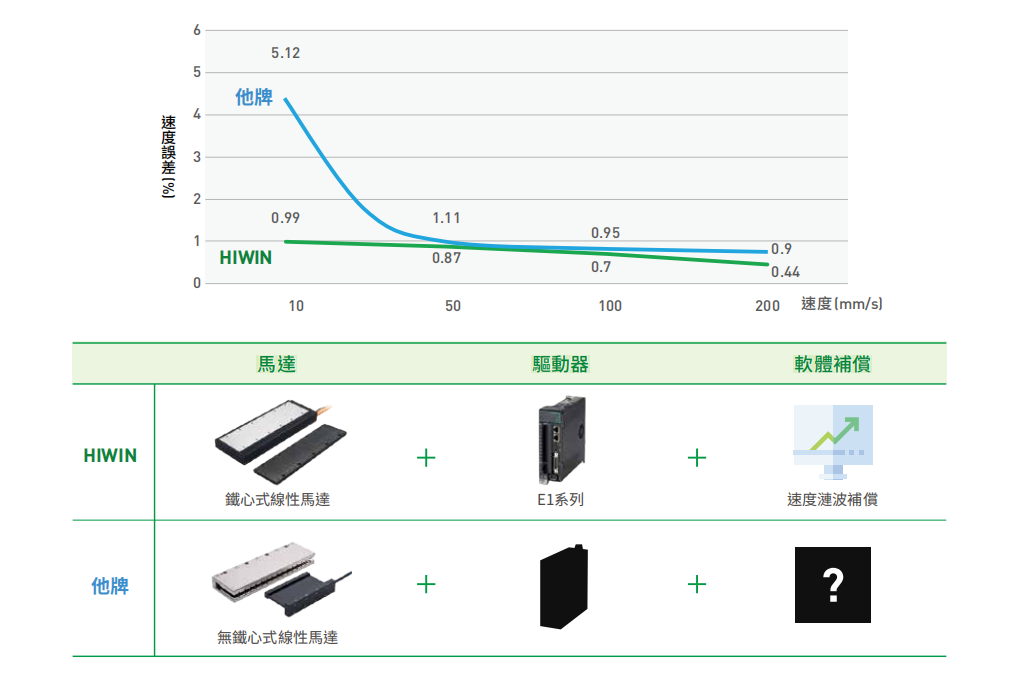

      速度漣波比較說明

      鐵芯式馬達透過E1驅動器的速度漣波補償能確保速度誤差<1%,并補足無鐵芯式馬達的平穩特性,使整套方案之成本更具市場競爭力。




吳海欣(專案科):18825521040


微信掃一掃
