標        準：上銀直線電機模組

規        格：LMSSA13S300-1-1200-K5.3A-S-B-A0000

底座寬度：135mm                 滑座長度：360mm

滑座寬度：145.5mm              總       高：95mm

移動部重量：5.9kg                 動子數量：單動子

連續推力：308N                    瞬間推力：868N

馬達形式：鐵心式                  K:數位光學0.1μm

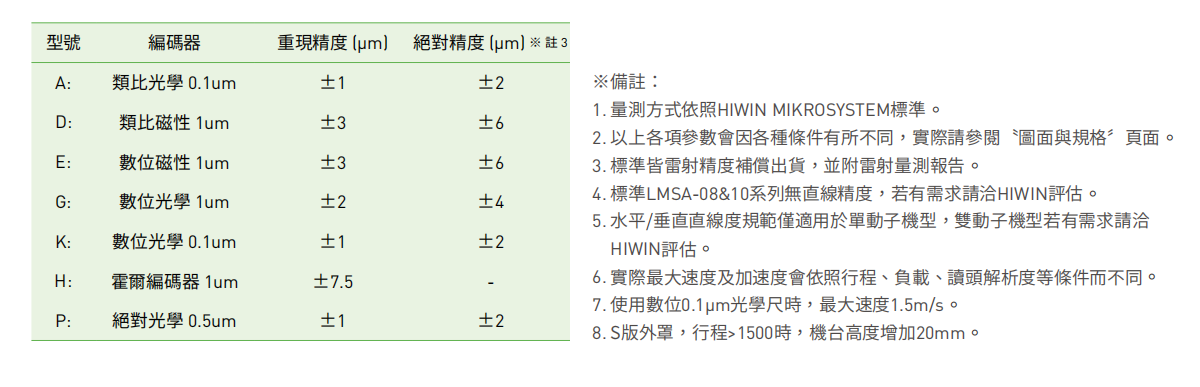

重現精度：±1μm                  絕對精度：±2μm

最高速度：4.4m/s                    加 速 度：5G

承載重量：50kg                    外     罩：標準蓋板

外觀顏色：黑色                     有效行程：1200mm

模組總長：1650mm                模組重量：34.1kg

整個系列有效行程：100-2500mm

特點：同級推力尺寸最小

標準出線長度：馬達5m/7m     編碼器：3m      (提示：為元件出線長)

搭配驅動器：D1-36         E1-2KW

上銀直線電機模組

上銀標準品短交期、高精度

Standard Single-Axis linear motor stage

高精度 高穩定性  HIWIN上銀直線電機模組

HIWIN單軸直線電機模組在同級別寬度產品中擁有：最大推力、規格多樣化、高密封款 (適用于Class100環境) 等特色，搭配HIWIN自主研發E1高階驅動器擁有智能化免調適、低速度鏈波、短整定時間、真龍門雙驅同動、位置觸發 (PT/PEG) 等內建標準功能，以及2D補償?shù)倪M階驅動器選配方案。

除掌握關鍵零組件的交期優勢，能充分滿足案件送樣、量產等快速交貨需求。模塊更可彈性堆棧成XY、龍門、橋式等應用架構，滿足客戶各種自動化應用升級需求。產品廣泛適用于工業4.0領域之相關應用，如：光學檢測、激光加工、材料涂布、貼片插件、搬運及其它自動化生產設備。

上銀LMSSA系列

HIWIN MIKROSYSTEM單軸直線電機模組優勢

● 高磁力優化設計宇高速度響應頻寬(3.2kHz)搭配，將直線電機發揮到極致。
● 隱藏式編碼器及限位感測器較不受環境因素影響。
● 雷射精度補償標準出貨

● 大推力密度直線電機俱有限空間內推力最大化，適合高動態響應。
● 高品質磁鐵具有耐溫高、穩定佳優勢。

● 搭配E1驅動器速度漣波補償功能可達到 1%(10mm/s)以下之速度誤差表現。

高剛性滑座.一體成形底座.永久式磁鐵.隱藏式編碼器&限位感測器.大推力密度直線電機.高剛性導軌

應用案例：

晶圓搬運自動化
多動子勻速運動，確保晶圓行走穩定.

高速取放裝置
多動子高響應運動，大幅增加產能及穩定品質。

高速檢測/量測設備
透過驅動器內建龍門雙驅功，能達到快速精確定位效果。

高效組裝/點膠多工位自動化
多動子同步工作，大幅增加產能及空間間利用率。

高速定位、高剛性

搭載E1系列驅動器能有效抑制機械震動與共振，以利設備呈現最佳效能。

多工位、自動化生產線

標準模組可快速滿足生產線之規劃，并可同步執行組裝、點膠、雷射打標等自動化生產作業。

高精密檢測、加工

透過E1驅動器補償功能改善精密檢測、加工製程之整定時間與位置追隨誤差，有效提升效率與產品良率。

雙驅龍門同動控制

搭載E1-VG系列驅動器，可輕易達到直線與旋轉運動的龍門控制應用。

上銀直線電機迷宮式：應用于激光切割與3D打印(骯臟環境)

防護能力：★★★★

適用于SSA-08,10,13和SSA-18,20

外觀顏色:鋁原色&黑色

速度漣波比較說明

鐵芯式馬達透過E1驅動器的速度漣波補償能確保速度誤差<1%，并補足無鐵芯式馬達的平穩特性,使整套方案之成本更具市場競爭力。

更快交期

標準單軸產品7-10天交貨

更快響應3C自動化等行業的短交期需求

上銀直線電機模組LMSSA13S300-1-1200-K5.3A-S-B-A0000

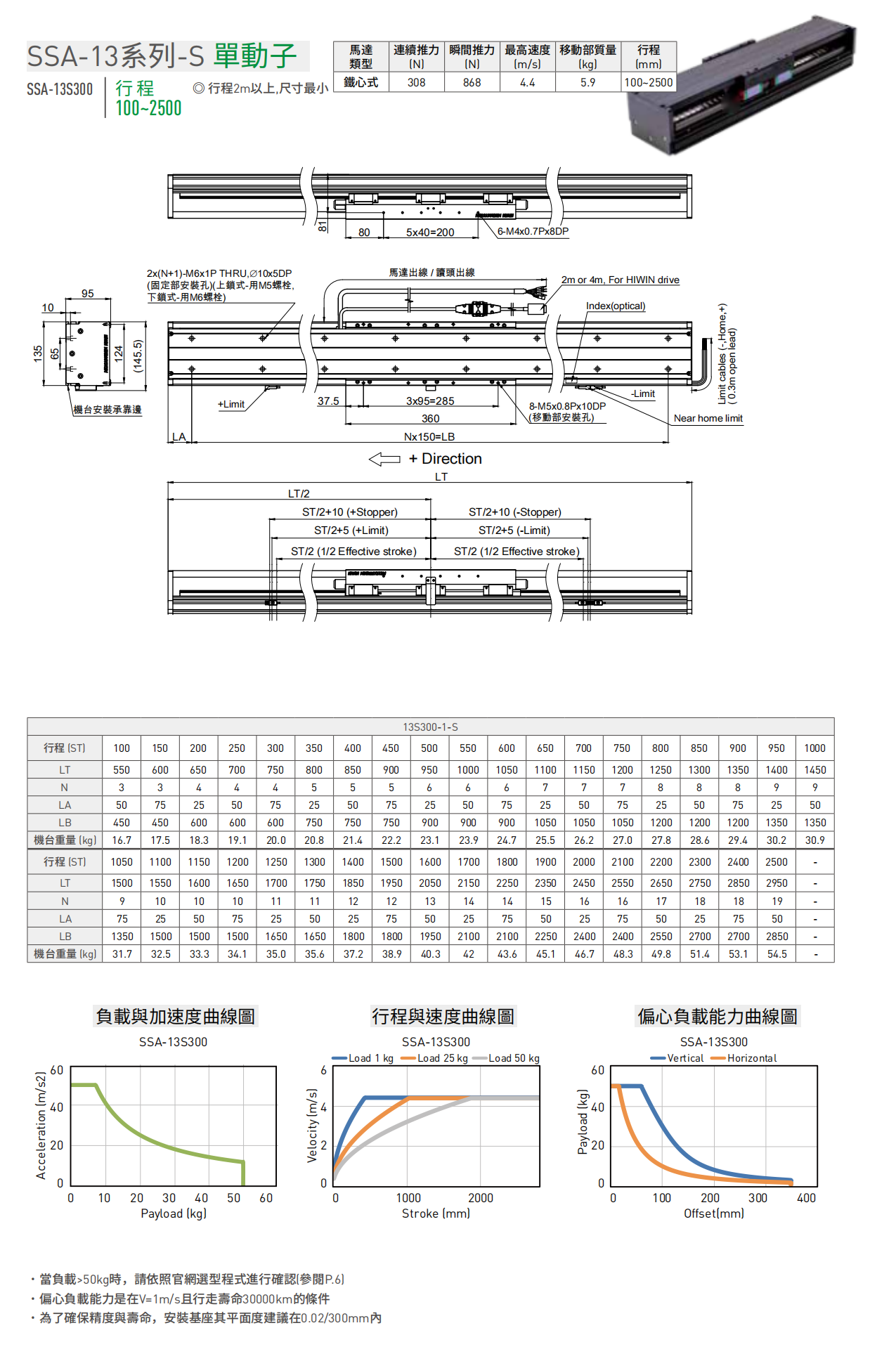

上銀直線電機模組尺寸圖：

上銀直線電機模組LMSSA13S300-1-1200-K5.3A-S-B-A0000

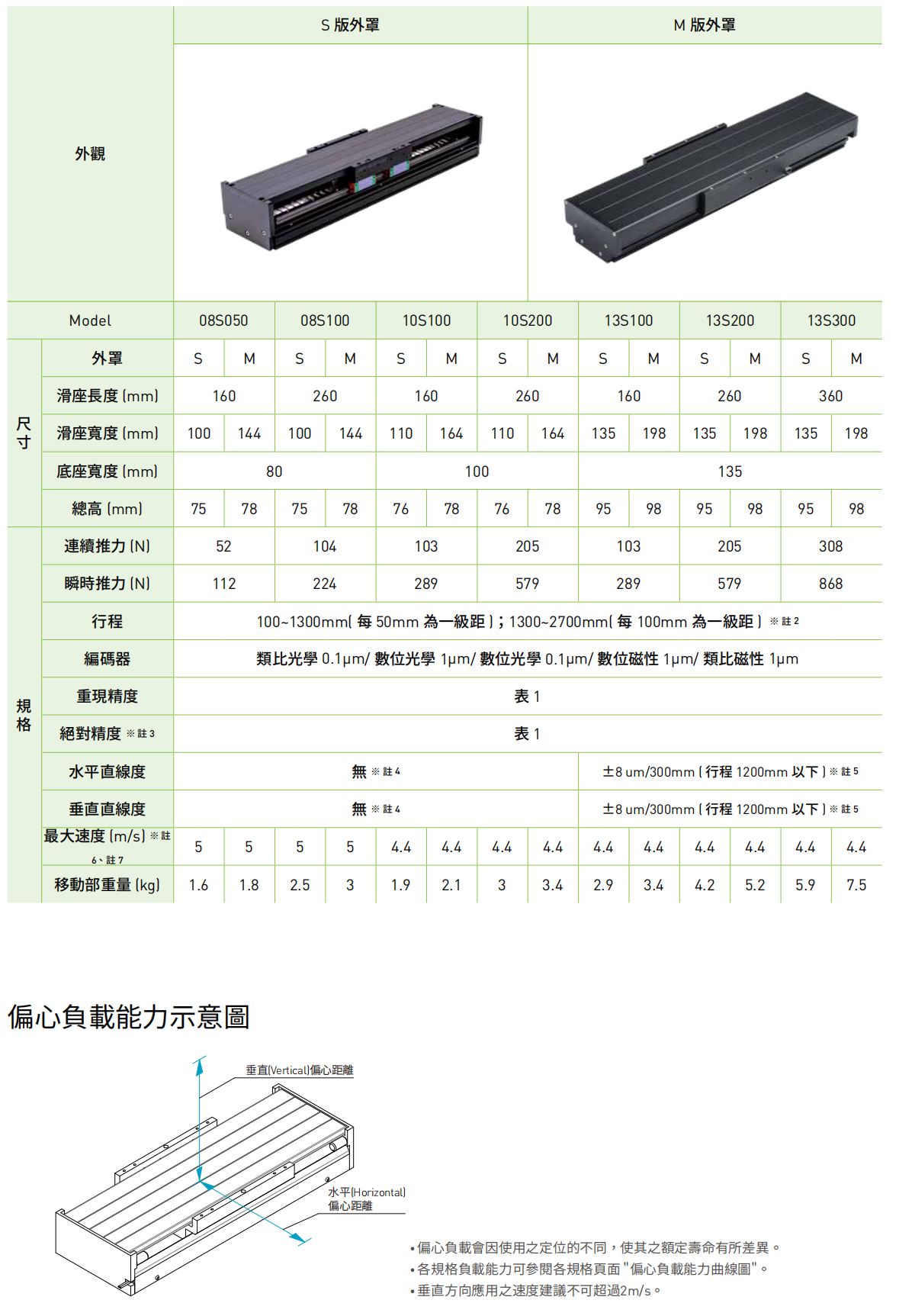

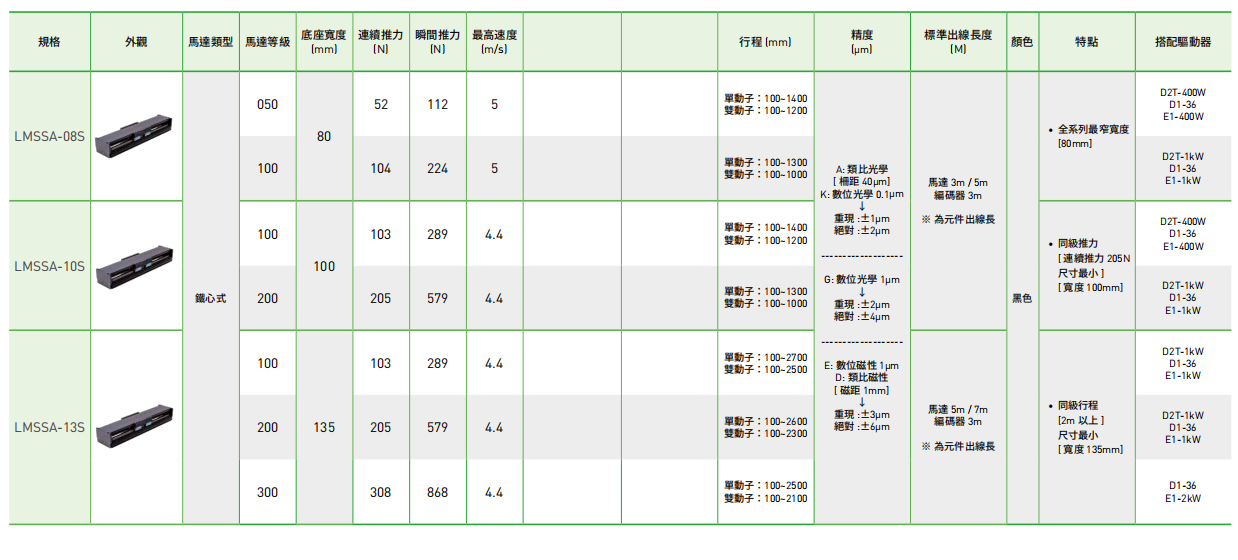

上銀直線電機模組配置性能參數：
