上銀動子平板式有鐵芯LMSA11L
特征

鐵心式直線電機

LMSA11L

連續推力:103N

瞬間推力:289N

低頓力

高推力密度

低安裝高度

UL與CE認證

無磨耗零背隙

高速點對點定位應用

  • 基本信息
  • 規格尺寸
  • 配置/性能參數

    直線電機

    直線電機源自于勞倫茲法則(Lorentz),即利用電流(I)與磁場(B)的相互作用而產生推力(F), 加上本身磁鐵排列與多動子的運用,可實現行程不受限制與單軸多動子的獨立運動,藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制。


    鐵心式直線電機

    HIWIN 鐵心式直線電機,具無磨耗、零背隙、低頓力與低速度鏈波等特性,加上動子推力密度大??蓱?yīng)用于高加減速之點對點需求運動,例如:自動化設備、工具機、半導體設備、玻璃切割機、雷射加工機、PCB加工、SMT機臺、AOI光學檢測設備、主動式抑振平臺等。

    最大速度 30 m/s

    最大加速度 10G

    0.1 m/s補償前的速度漣波2~3 %

    直驅(無旋轉運動的組件轉換直線運動)


    LMSA系列

    HIWIN同步線性馬達LMSA是屬于線性驅動產品中推力較大的一型。它的特色在于高推力密度與低頓力。

    此三相馬達是由鐵心構成的一次側[動子]與永久磁鐵構成的二次側(定子]組成。由于定子可無限延長,所以行程將不受限制。

    省空間-LMSA系列

    高動態響應

    低安裝高度

    UL與CE認證

    連續推力范圍103N至1579N

    瞬間推力范圍289N至4458N

    安裝高度34mm . 36mm


    LMSA系列動子型號:

    LMSA
    LMSA21
    LMSA31
    LMSAC3
    LMSA11
    LMSA21L
    LMSA31L
    LMSAC3L
    LMSA11L
    LMSA22
    LMSA32
    LMSAC5
    LMSA12
    LMSA22L
    LMSA32L
    LMSAC5L
    LMSA12L
    LMSA23
    LMSA33

    LMSA13
    LMSA23L
    LMSA33L

    LMSA13L
    LMSA24
    LMSA34



    LMSA24L
    LMSA34L


    LMSA系列定子型號:
    LMSA1S1(EA)
    LMSA1S2(EA)
    LMSA1S3(EA)
    LMSA2S1(EA)
    LMSA2S2(EA)
    LMSA2S3(EA)
    LMSA3S1(EA)
    LMSA3S2(EA)
    LMSA3S3(EA)
    LMSACS1(EA)
    LMSACS2(EA)
    LMSACS3(EA)

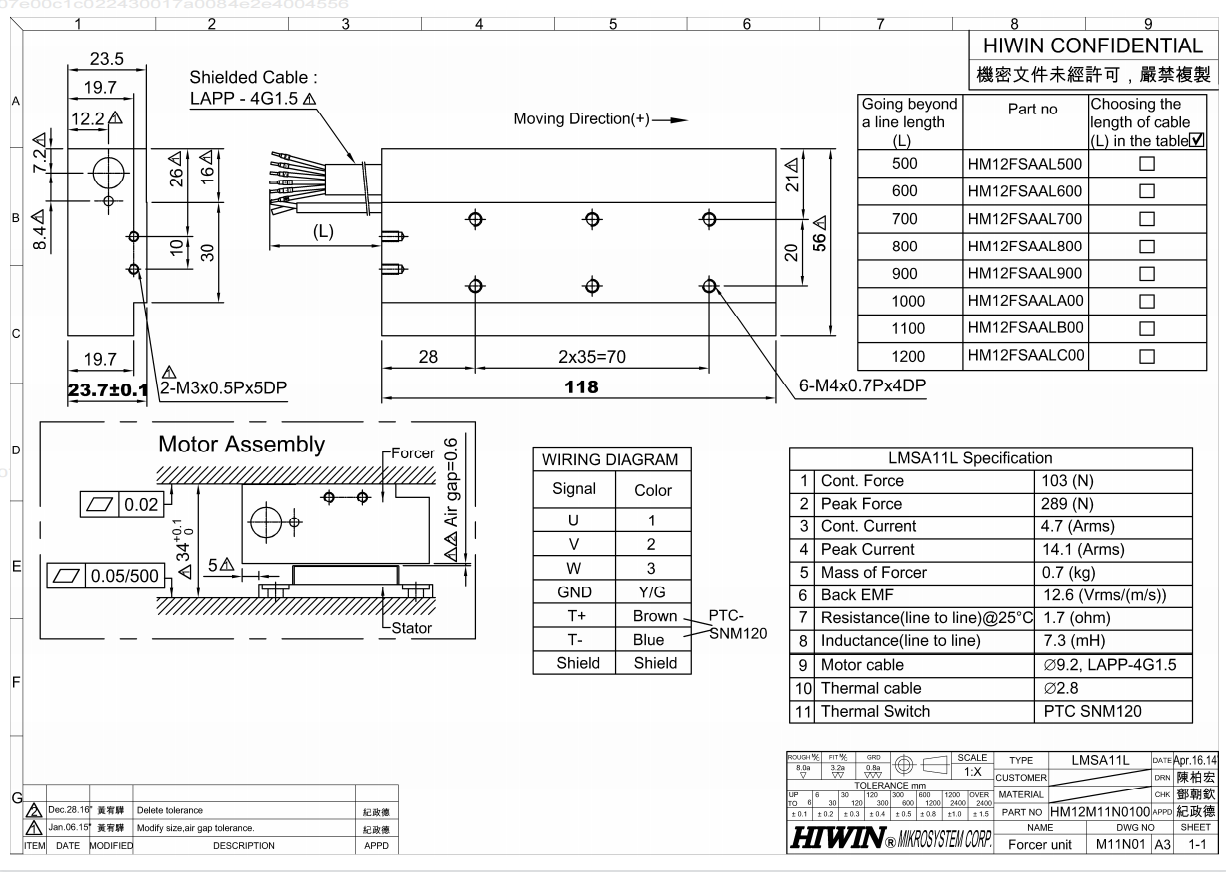

    上銀動子平板式有鐵芯LMSA11L


    LMSA定子尺寸圖



    LMSA系列組合尺寸圖
    LMSA1□系列



    上銀動子平板式有鐵芯LMSA11L


    注:1.本表數據為無強制冷卻下之值。

     2.除了尺寸規格以外,其馀規格有±10%的誤差范圍。

     3.本公司保有變更之權利,請依客戶承認圖為主。



    LMSA 系列之F-V 曲線

    推力與速度曲線圖( DC bus voltage = 325 VDC)



    推力與速度曲線圖( DC bus voltage = 600 VDC)
