Product Center
●適用于高頻率短行程運動系統
●直接驅動,無齒林槽效應
●高響應,輕負載
●動子與定子運動無摩擦
●優異的可靠性
●峰值推力:20N
●總行程:20mm
音圈電機
百家-PTNES系列音圈電機采用無鐵芯直接驅動技術,動定子之間無摩擦、無齒槽效應、負載輕、響應速度極高、可靠性優異。適用于高頻率短行程運動系統它被廣泛應用于醫療、半導體制造、小型精密替換測量?jī)x、主動式減震系統及震動平臺等應用領域。
音圈電機的優點
●適用于高頻率短行程運動系統
●直接驅動,無齒林槽效應
●高響應,輕負載
●動子與定子運動無摩擦
●優異的可靠性

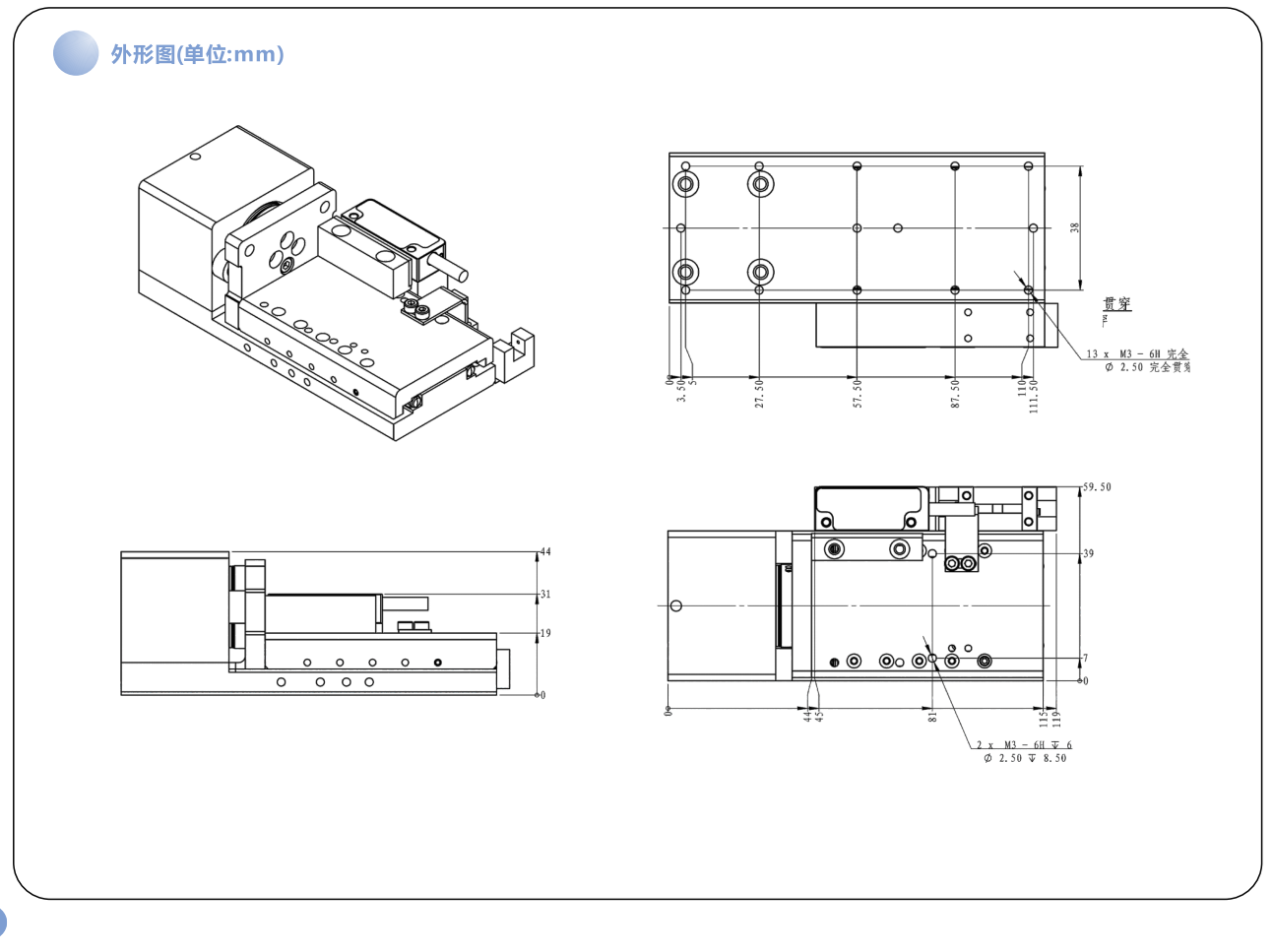

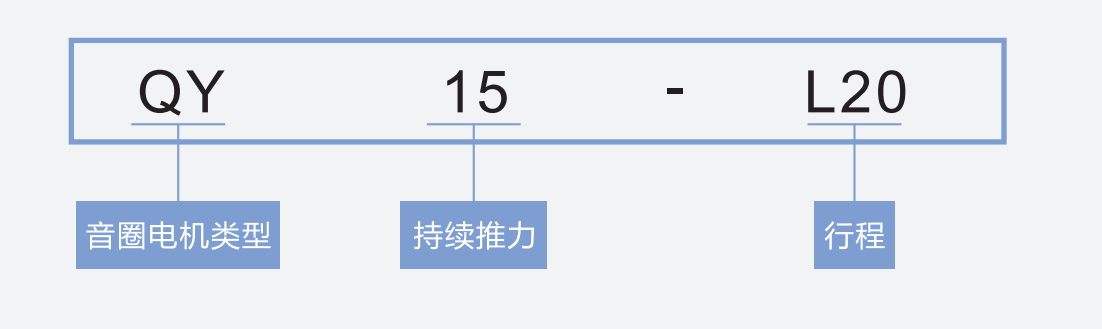

音圈電機QY6-L20
音圈電機QY6-L20
音圈電機QY6-L20 | |||
額定性能 | 符號 | 單位 | QY6-L20 |
總行程 | S | mm | 20 |
峰值推力 | Fp | N | 20 |
持續推力(在溫度Tmax下) | Fc | N | 15 |
電機常數(在25°C下) | Km | 7 | |
電壓 | Vp | V | 24 |
峰值電流 | Ip | Arms | 3 |
持續電流(在溫度Tmax下) | Ic | Arms | 1.2 |
最大功率 | Pp | W | 72 |
電阻(在25°C±10%下) | Rm | 歐姆 | 10 |
電感±20% | L | mH | 4.2 |
反電動勢數(在25°C±10%下) | Kc | ''Vpeak/m/s'' | 12.8 |
推力常數(在25°C±10%下) | Kf | N/Arms | 12.8 |
線圈動子質量±15% | Mc | kg | 0.175 |
總質量±15% | Mw | kg | 0.85 |
最高允許線圈溫度 | TmaX | °C | 150 |
定位精度 | um | ±5 | |
重復定位精度 | um | ±1 |
