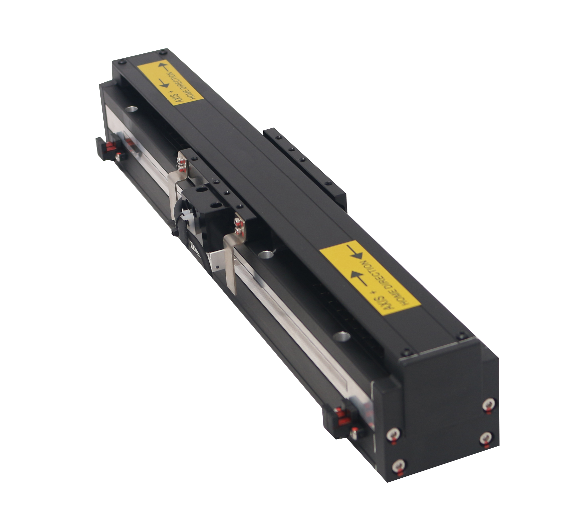

DAH60直線電機模組
特征

底座寬度:60mm
負載重量:4公斤
最高速度:1m/s
加速度:1G
重現精度:±2μm
絕對精度:±5μm
持續推力:23.8N
峰值推力:95N
持續電流:2.5A
峰值電流:10A

  • 基本信息
  • 規格尺寸
  • 配置/性能參數



     60寬度的直線電機,超小寬度的直線電機來啦,對于有空間限制,推薦選這款o(* ̄︶ ̄*)o


    前后移動,左右搬運的動作,對于非標自動化等設備有著獨特的優勢,小巧,高精度,壽命長,


    小型的直線電機模組,標準化設計,可以替換高速的絲桿模組,


    DAH60直線電機模組一般應用在搬運,螺絲機,點膠機,3C行業,非標自動化等設備上

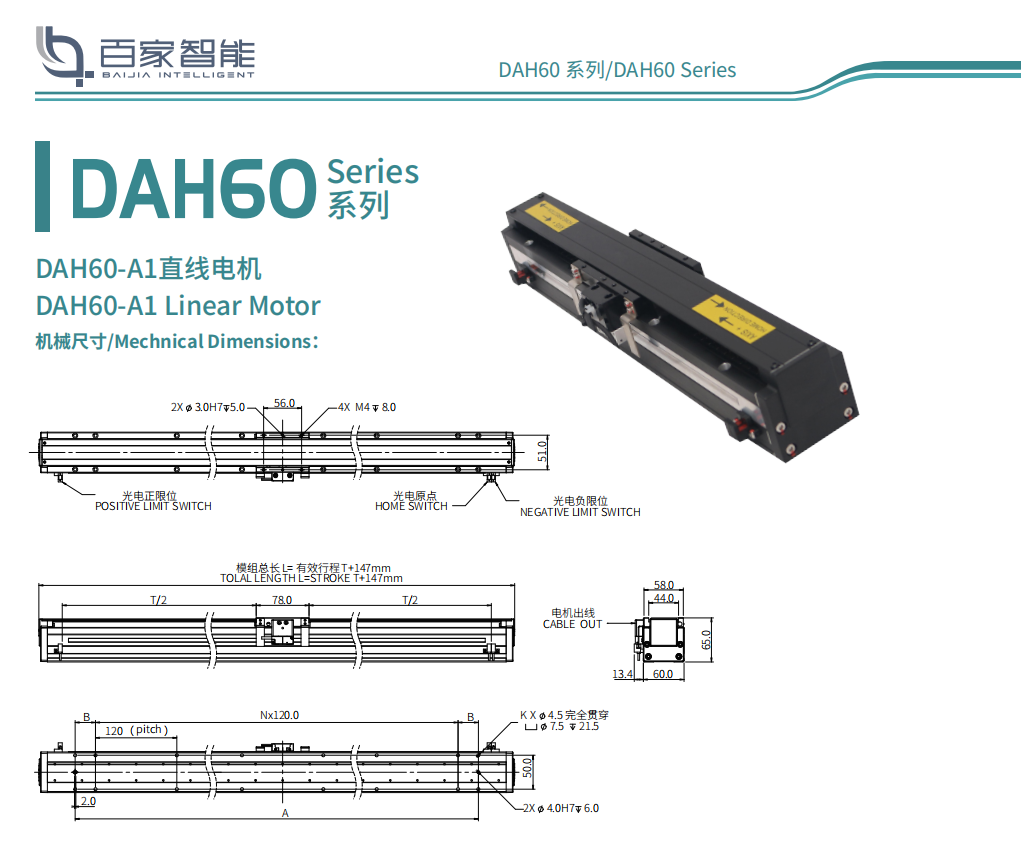

    DAH60-A1 尺寸圖.png

    參數

    Parameters

    有效行程(T)

    80

    140200260320380440500560620680740800860

    K:安裝孔數量

    48888121212121616161620
    N:孔距的段數
    11113333555577
    A:銷釘孔間距120180240300360420480540600660720780840900

    B:首未段孔距

    -306090-306090-306090-30
    L:總長2272873474074675275876477077678278879471007



    DAH60-A1直線電機配置及性能參數/Configuration & Performance Parameter:

    配置/Con?guration:

    電機/Motor

    AKM01-W030-C1-TP-0.2                      電源線長:200mm             Baijiaintellgent

    驅動/Drives

    持續電流:2.5A                                      峰值電流:10A

    反饋/Feedback

    磁柵:DMT010         1.0μm分辨率            配線長度:200mm                Baijaintellgent

    光柵:DH-010          1.0μm分辯率            配線長度:200mm                Baijaintellgent

    導軌/Guide

    內嵌式雙導軌


    性能參數/Performance Parameter:                                                                                  參數疑問,請與業務聯系

    推力/Thrust

    持續推力23.8N                 峰值推力:95N

    負載/Loa

    在加速度1G, 速度500mm/s.     駐留時間0.2s,  運行620mm行程情況下

    水平安裝:負載≤4Kg,     側掛安裝: 負載≤2Kg,        最高運行限速1000mm/s

    精度/Accurac

    磁柵:重復精度:±5μm

    光柵:重復精度:±2μm

    直線度/Straightness

    ±10μm/300mm

    模組重量/Weight

    80mm行程1.8kg (每增加60mm行程增加0.32kg)

    安裝方式/InstallationMethods

    水平安裝/側掛安裝
